MOEORW-5085D電纜局部放電在線監測系統

執行標準：GB/T 7354

產品別名：電纜局部放電在線監測系統、局部放電巡檢儀、環網柜局部放電巡檢儀

產品特性：
※多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號;
※可同時監測多個設備;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電纜局部放電在線監測系統

產品概述
電纜局部放電在線監測系統是我公司總結幾十年局放檢測經驗，運用zui新技術手段實現的高性能數字化局部在線監測系統。該裝置采用高精度采集卡進行A/D轉換，可實現被監測高壓設備的實時數據監測與統計分析功能。
該系統采用多種抗干擾措施，能夠有效的去除現場環境中的干擾，準確提取局部放電信號，判斷設備運行狀況；通過以太網把放電量值、報警事件等監測數據定期上傳到遠方的數據中心服務器，利用數據中心服務器上運行的后臺軟件可獲取現場的監測數據并進行統計與分析，與此同時數據中心服務器還可以遠程登錄現場監測單元，觀測實時波形，對設備的絕緣狀態進行更加系統的評估。
數據中心的服務器程序運行于固定IP地址的計算機上，可同時監測多個設備，并實時顯示每一個登入設備的放電信號，能根據參數設定，定期保存已登入的監測設備從現場傳來的數據，以便日后隨時查閱分析。

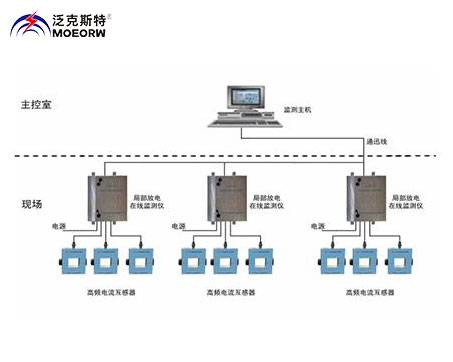

◆電纜局部放電在線監測系統各組成單元
1 局放傳感器
局放傳感器可以是接觸式超聲波傳感器、非接觸式超聲波傳感器、TEV傳感器、特高頻傳感器及寬頻帶電流互感器,通過50Ω同軸電纜將信號傳遞到在線監測單元。
2 現場監測單元
接收前端傳感器的各種局部放電模擬信號，對多路信號進行信號調理、噪聲去除、A/D轉換、干擾處理、數據處理、放電量顯示、超標報警，并將實時數據通過以太網上傳至后臺。
3 后臺監測計算機
通過網絡遠程連接服務器，實現后臺監測計算機的所有功能，根據現場各監測系統送來的信號建立故障監測數據庫，并顯示各現場監測系統監測到的局放強度變化趨勢及超標報警等信息。

◆電纜局部放電在線監測系統技術參數

通道數	2/4個電信號接口（可擴展）
采樣率	zui大200MGa/s
采樣精度	12bit
量程范圍	0.01mV～20V/100dB
頻帶范圍	10kHz-100MHz
本量程非線性誤差	5%
電源模式	220V AC
顯示
顯示屏	6.5寸 TFT真彩色觸摸液晶顯示屏
分辨率	640×480
操作	外接USB鼠標鍵盤操作
存儲
物理存儲	4GB
硬盤	32G固態硬盤 用于存儲試驗記錄及試驗數據
接口
USB*2	可外接鼠標鍵盤，以及外接移動存儲設備
電信號接口	2/4路BNC接口，用于信號輸入
網口*1	用于連接網絡
通用說明
CPU	主頻1.6GHz
系統	WIN7
使用環境溫度	-20℃至60℃
存儲環境溫度	-20℃至45℃
